MetalPhoto

Le MetalPhoto est privilégié face aux techniques traditionnelles comme la gravure mécanique, la sérigraphie ou la gravure chimique lorsque l’application exige une durabilité maximale, une précision élevée et une production flexible, sans coûts de préparation importants.

Voici ses principaux avantages :

• Résistance exceptionnelle
  L’image est intégrée dans la couche anodique de l’aluminium et non déposée en surface. Le marquage résiste durablement aux UV, à la corrosion, à l’humidité, aux solvants, aux produits chimiques agressifs et aux températures pouvant atteindre 400 °C.
• Précision très haute définition
  Grâce à son procédé photographique, le MetalPhoto permet de reproduire avec une grande netteté les textes fins, codes-barres 2D, micro-textes, logos et détails complexes.
• Rentable dès l’unité
  Aucun frais de calage ni préparation lourde. Le coût de mise en œuvre reste optimisé aussi bien pour une pièce unique que pour des séries importantes.
• Procédé simple et fiable
  Fabrication rapide, qualité constante et répétabilité élevée sans nécessiter de réglages complexes.
• Solution durable et reconnue
  Procédé conforme aux exigences industrielles les plus élevées, utilisant un aluminium 100 % recyclable et adopté depuis plus de 50 ans dans des environnements exigeants.

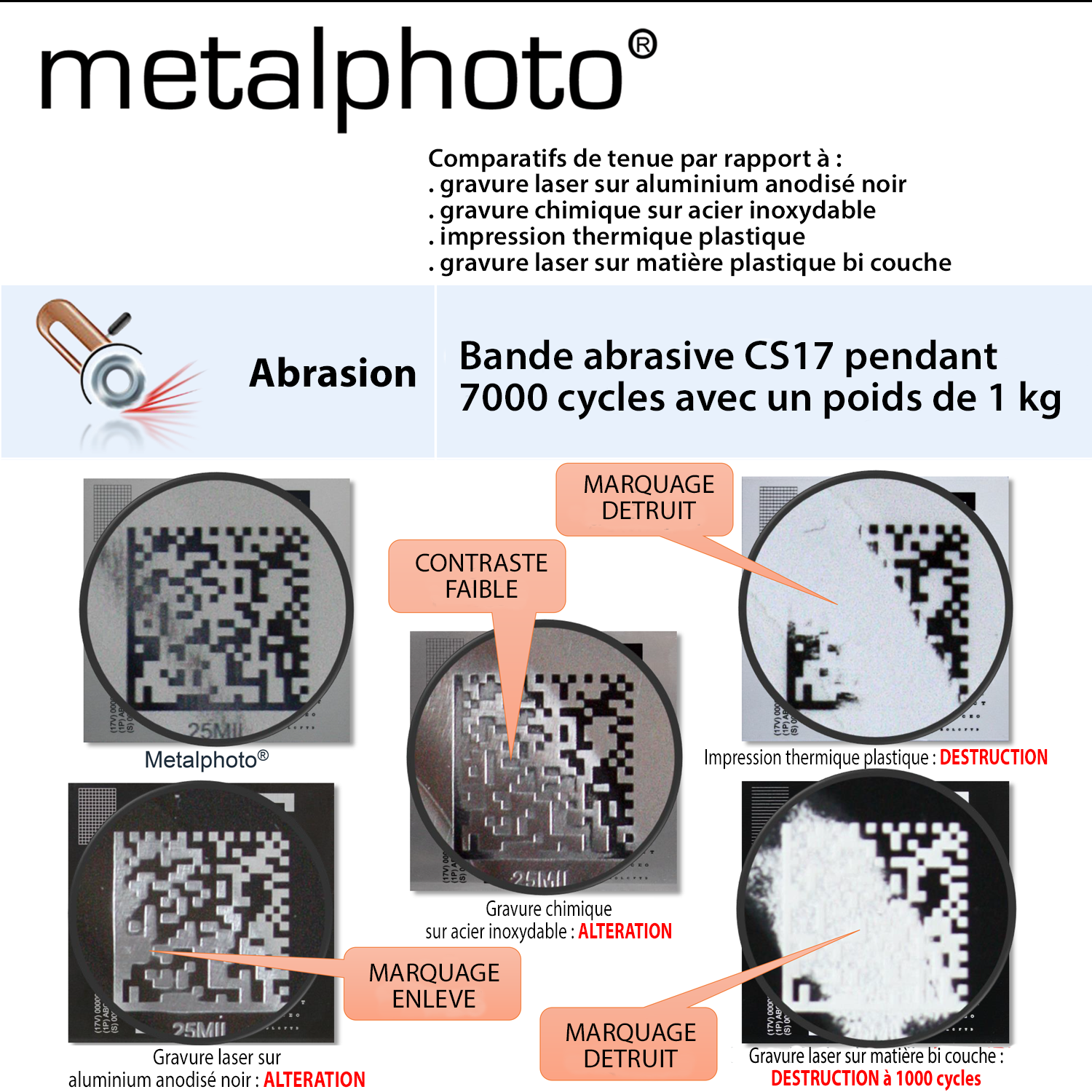

Tableau comparatif des techniques :

La gamme est exclusivement composée d’aluminium et se décline selon quatre critères principaux afin de répondre à tous les besoins, depuis l’étiquette souple jusqu’à la plaque constructeur haute résistance.

Les 10 épaisseurs disponibles

• De 0,08 mm à 3,2 mm d’épaisseur.

Les 4 finitions de surface

• Satin

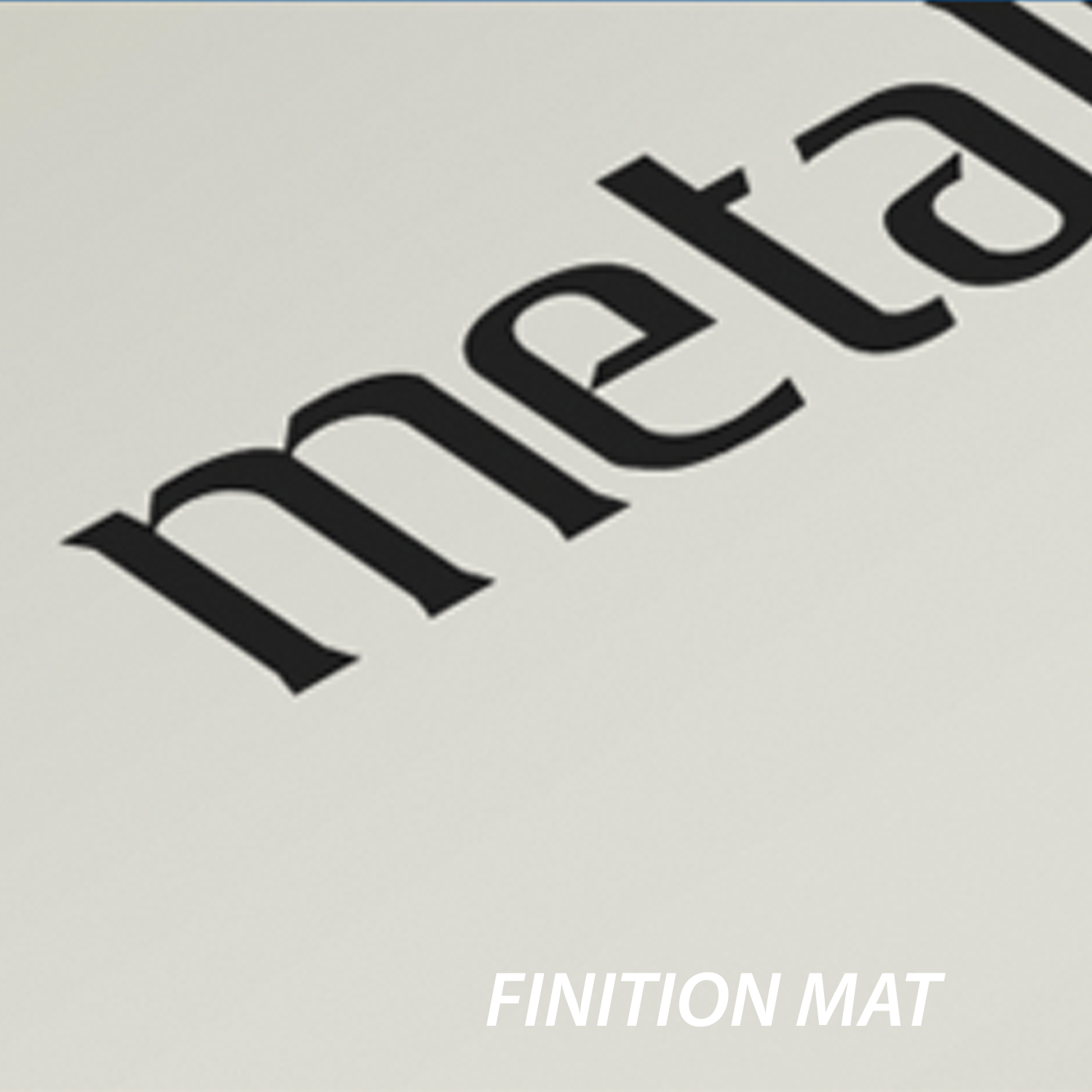

• Mat

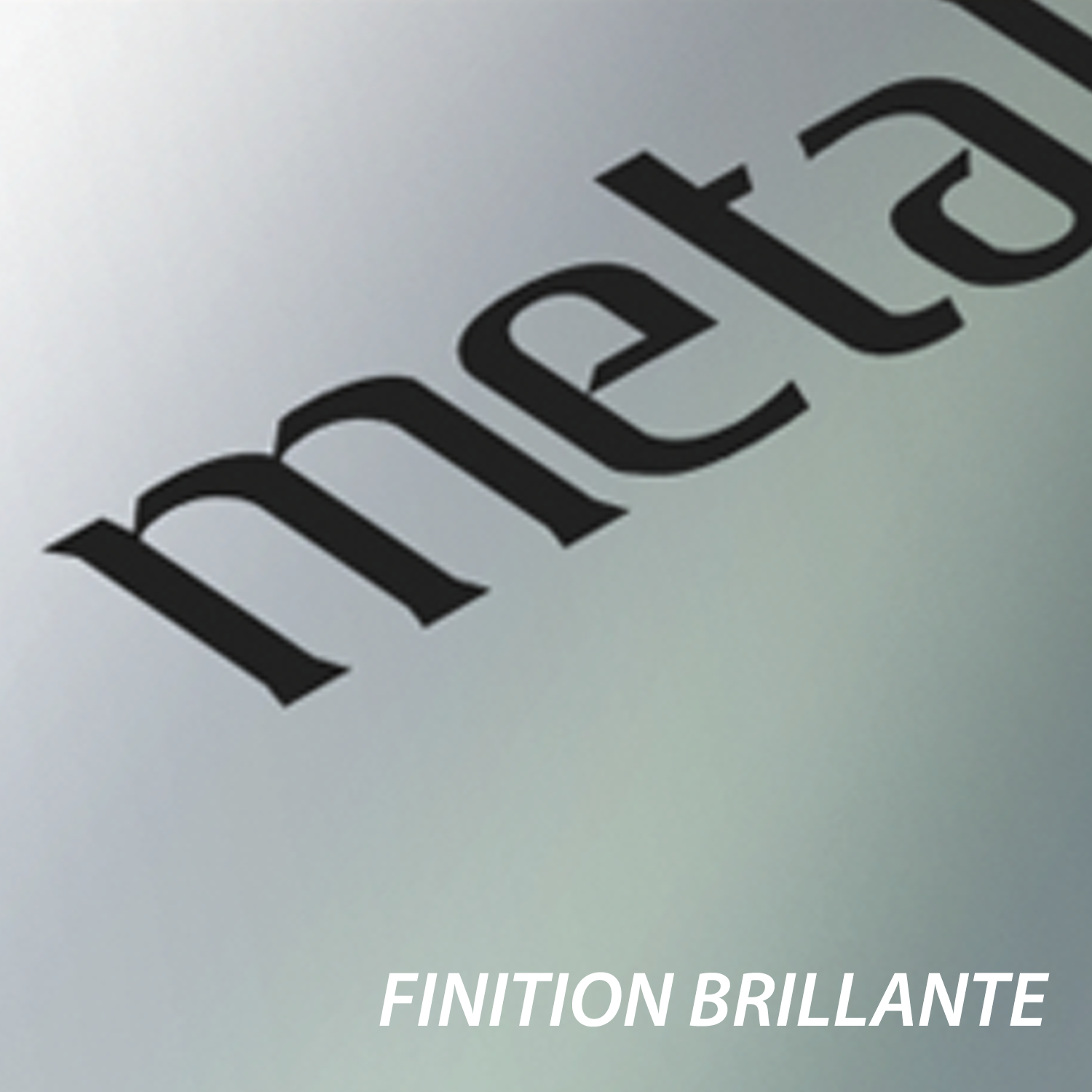

• Brillant
• Brossé

Les types de faces

• Simple face (répertorié en Groupe 1)
• Double face (répertorié en Groupe 2), idéal pour optimiser les coûts ou pour des applications spécifiques comme des jetons ou des plaquettes d’instruction recto/verso.

La version “Plus” (Finitions colorées)
Pour les projets nécessitant un rendu esthétique haut de gamme ou institutionnel (médailles, diplômes, signalétique de prestige), la gamme intègre des déclinaisons colorées :

• Or
• Or vif
• Or classic

Le procédé de mise en oeuvre est simple, rapide et économique. Une fois votre visuel imprimé sur un film transparent, la fabrication de la plaque se résume à 3 étapes rapides :

• L’exposition (Quelques secondes) : La plaque et le film sont insolés ensemble sous une source de lumière UV.
• Le développement (Automatique) : La plaque passe dans une développeuse à rouleaux qui enchaîne automatiquement les bains de révélateur et de fixateur, suivi d’un rinçage.
• Le colmatage (10 minutes) : La plaque est plongée dans une cuve d’eau bouillante (100∘C). Les pores de l’aluminium se referment, scellant définitivement l’image dans le métal.

C’est fini ! La plaque est immédiatement prête pour les opérations de façonnage (découpe, perçage, usinage).

Pour produire des plaques MetalPhoto, vous n’avez pas besoin d’une salle blanche industrielle complexe, toutefois l’atelier doit impérativement respecter deux conditions environnementales majeures :

Un local inactinique (Zone d’insolation et de développement)
Le Metalphoto est un matériau hautement photosensible avant son traitement. La pièce où vous manipulez, insolez et développez les plaques doit être protégée de la lumière du jour et des éclairages standards.

• L’éclairage : Le local doit être équipé exclusivement d’un éclairage inactinique de sécurité (jaune ou rouge), similaire à celui utilisé dans les laboratoires de photographie argentique traditionnels.
• L’objectif : Éviter l’exposition prématurée ou le voile de la couche sensible de l’aluminium avant l’étape clé de l’insolation UV.

Une zone de colmatage ventilée (Zone de finition)
Le colmatage est la dernière étape du procédé. Elle consiste à plonger la plaque développée dans une cuve d’eau additionnée de sels spéciaux maintenue à une température d’ébullition (100∘C). Cette opération ferme les pores de l’aluminium et scelle définitivement l’image dans le métal.

• La ventilation : L’ébullition constante de la cuve génère une grande quantité de vapeur d’eau. La zone doit donc disposer d’un système d’aspiration/ventilation efficace (une hotte aspirante par exemple) ou être suffisamment spacieuse et aérée.
• L’objectif : Éviter l’accumulation d’humidité, la condensation excessive sur les murs et le matériel de l’atelier, et garantir un environnement de travail sain pour l’opérateur.

Le MetalPhoto fait partie des supports de marquage les plus reconnus et certifiés pour les applications exigeantes. Sa durabilité et ses performances lui permettent de répondre aux normes industrielles, réglementaires et militaires les plus strictes.
Retrouvez ci-dessous une synthèse des principales normes et certifications du MetalPhoto, classées par domaine d’application :

Armement, Défense & Aéronautique

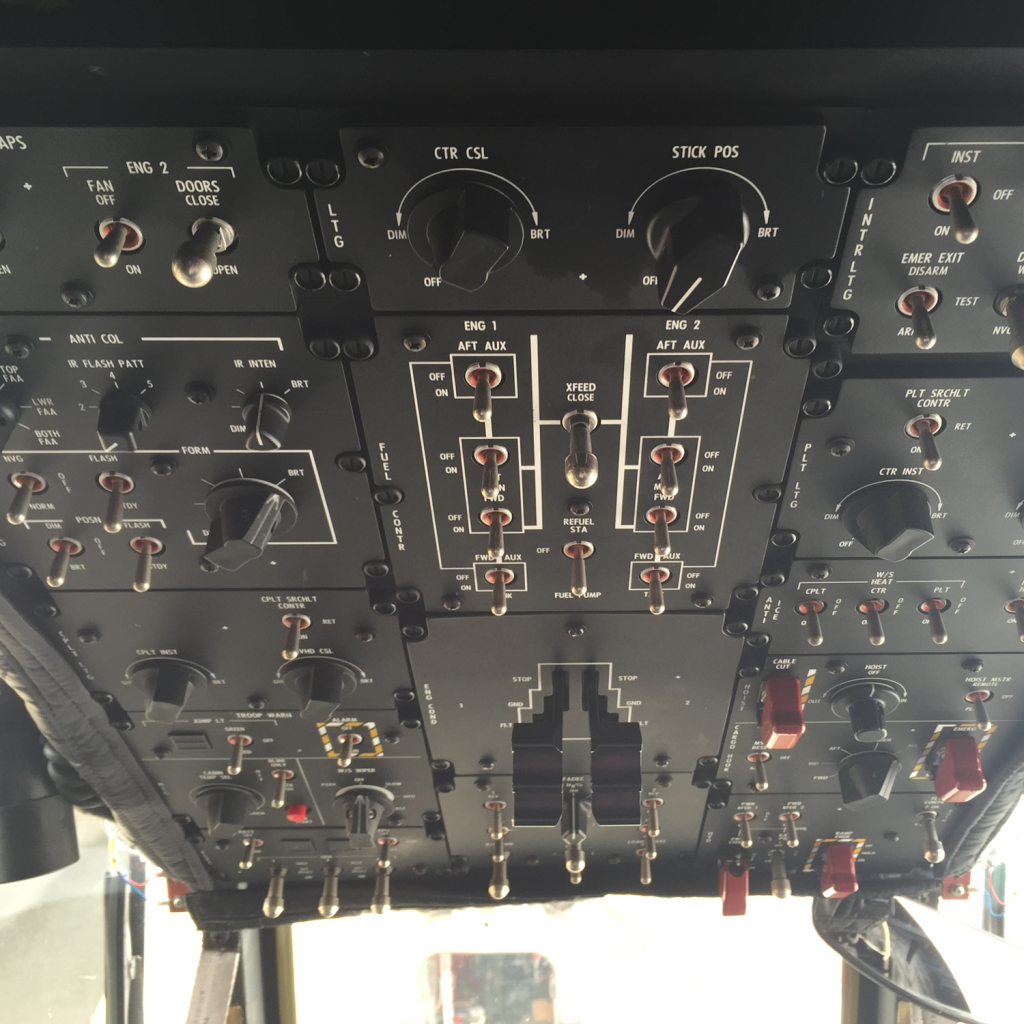

Spécifié depuis 1958 par la marine américaine et intégré sur des équipements majeurs (char Abrams, hélicoptères, véhicules Bradley), le MetalPhoto est la référence absolue pour le marquage militaire en conditions extrêmes.

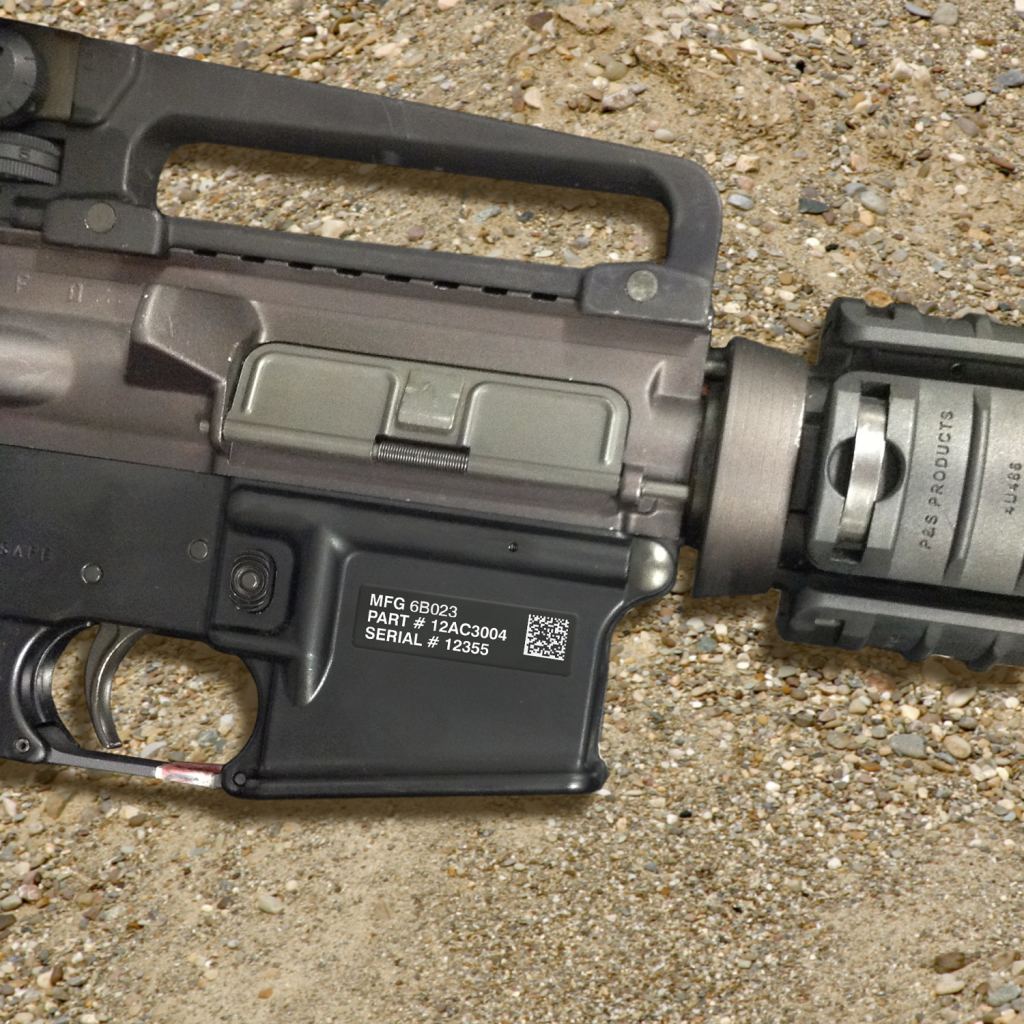

• MIL-STD-130 : Norme incontournable pour l’identification unique des articles de l’armée américaine (IUID via codes-barres).
• MIL-A-8625E : Spécification militaire relative à l’anodisation de l’aluminium.
• MIL-P-15024 F, MIL-P-514 D, MIL-P-19834 B : Normes militaires régissant les plaques d’identification, signalétiques et instructions militaires.
• Federal Specification GGP-455 b : (Type I & II, Grade A ou B) Définissant la qualité de l’aluminium photosensible.

Domaine Médical & Chirurgical

Le Metalphoto est idéal pour les environnements stériles (panneaux de contrôle, conteneurs de stérilisation) car sa surface lisse n’abrite pas de bactéries et résiste à des milliers de cycles d’autoclave.

• AAMI / CDV-1 ST79: 2010 / A2.06 : Guide complet pour la stérilisation à la vapeur et l’assurance de stérilisation.
• FDA Amendments Act (2007) : Conformité totale pour la mise en place du système d’identification unique des dispositifs médicaux (UDI).

Marine, Logistique & Transports

Grâce à une résistance exceptionnelle au brouillard salin, aux UV et à l’abrasion marine, il surpasse l’acier inoxydable gravé traditionnel.

• ISO 6346 / BIC : Spécification internationale pour le marquage et l’identification des conteneurs maritimes (utilisée notamment par Hyundai Translead).
• Convention of Safe Containers Act (CSC) : Agrément pour les plaques de sécurité obligatoires sur les conteneurs.

Énergies Renouvelables & Industrie Minière

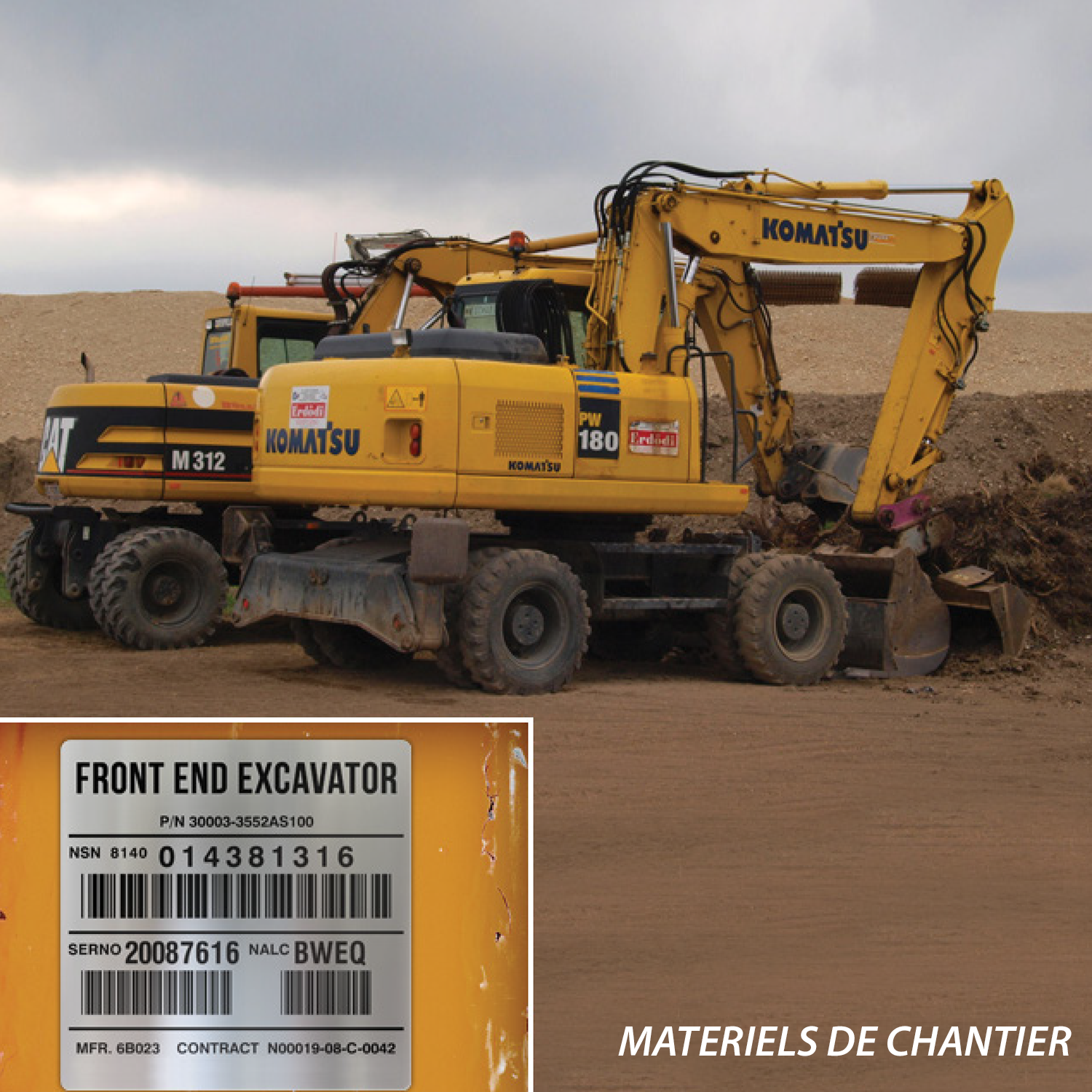

Conçu pour durer plus de 20 ans en extérieur sur des parcs solaires, éoliens ou dans l’environnement ultra-abrasif des mines souterraines (équipements Caterpillar / Bucyrus).

• MSHA Titre 30 (Parties 18.11 et 70.310) : Approbation officielle par l’organisme de sécurité minière américain pour les plaques d’homologation et schémas techniques sur les machines.
• OSHA 1910.145 & ANSI Z535.4 : Normes de sécurité américaines pour la signalisation des dangers et la prévention des accidents.
• National Electric Code (NEC) Article 690 : Spécifications pour l’identification des systèmes solaires photovoltaïques.
• ISO 3864 : Norme internationale pour les couleurs et signaux de sécurité.

Agréments Industriels & Équivalences Européennes (DIN)
Au-delà des applications sectorielles, le Metalphoto dispose d’homologations globales de sécurité et de robustesse :

Le MetalPhoto permet de produire des images principalement en noir et blanc. Grâce à sa trame, il offre des reproductions photographiques comparables à une photographie argentique.
Tant que la plaque n’a pas été colmatée (immersion dans l’eau bouillante pendant environ 10 minutes), les pores de l’aluminium restent ouverts.
Il est alors possible d’ajouter de la couleur par sérigraphie ou impression numérique (type solvant).
En revanche, la durabilité exceptionnelle du Metalphoto concerne essentiellement les zones noires. Les parties colorées ont tendance à s’altérer avec le temps, selon la nature du colorant et la teinte utilisée.
